牛头系列XWN-C1+
牛头系列XWN-C1+

牛头系列XWN-C1+

 详情说明
主要结构特点
1.全伺服牛头刨系列机械手适用于320T-650T注塑机,汽车、汽车家电、周转箱。
2.机械手总体结构满足高刚性、高速度,精确定位控制要求。
3.横走部分采用钢制结构框架,优质直线导轨,高级别齿轮齿条或优质同步带传动,交流伺服马达驱动。
4.引拔部分采用牛头刨头结构,主要适用拿取长条型、面积大的型料产品(如汽车保护杆,地台板等)。
5.主臂部分采用双截倍速结构,主体采用轻质高强度航空材料,优质直线导轨,优质同步带,高级别齿轮齿条传动,交流伺服马达伺服。
6.三轴AC伺服马达驱动,定位精确、快速、平稳,5.7寸角触屏人机界面,人体工程学设计,简单方便;PLC控制,可实现多点停放和非列装箱功能。
主要规格
模型 适用注塑机 行程 侧姿角度(度) 最大荷重(含冶具) 时间 驱动方式 工作气压 空气消耗量 电源 电源消耗量 净重
上下 引拔 横行 取出 空循环
XWN-C1+1200WS 320T-400T 1200 1000 1500 90° 10~15 2.6 5 X-AC何服马达 X-AC servomoror Y、Z-气压 Y、Z-pressure 5~7 5~10 单相AC220+-10v 50/60HZ 4~4.5 750
XWN-C1+1400WS 400T-650T 1400 1200 1900 800
XWN-C1+1600WS 650T-800T 1600 1400 2100 850

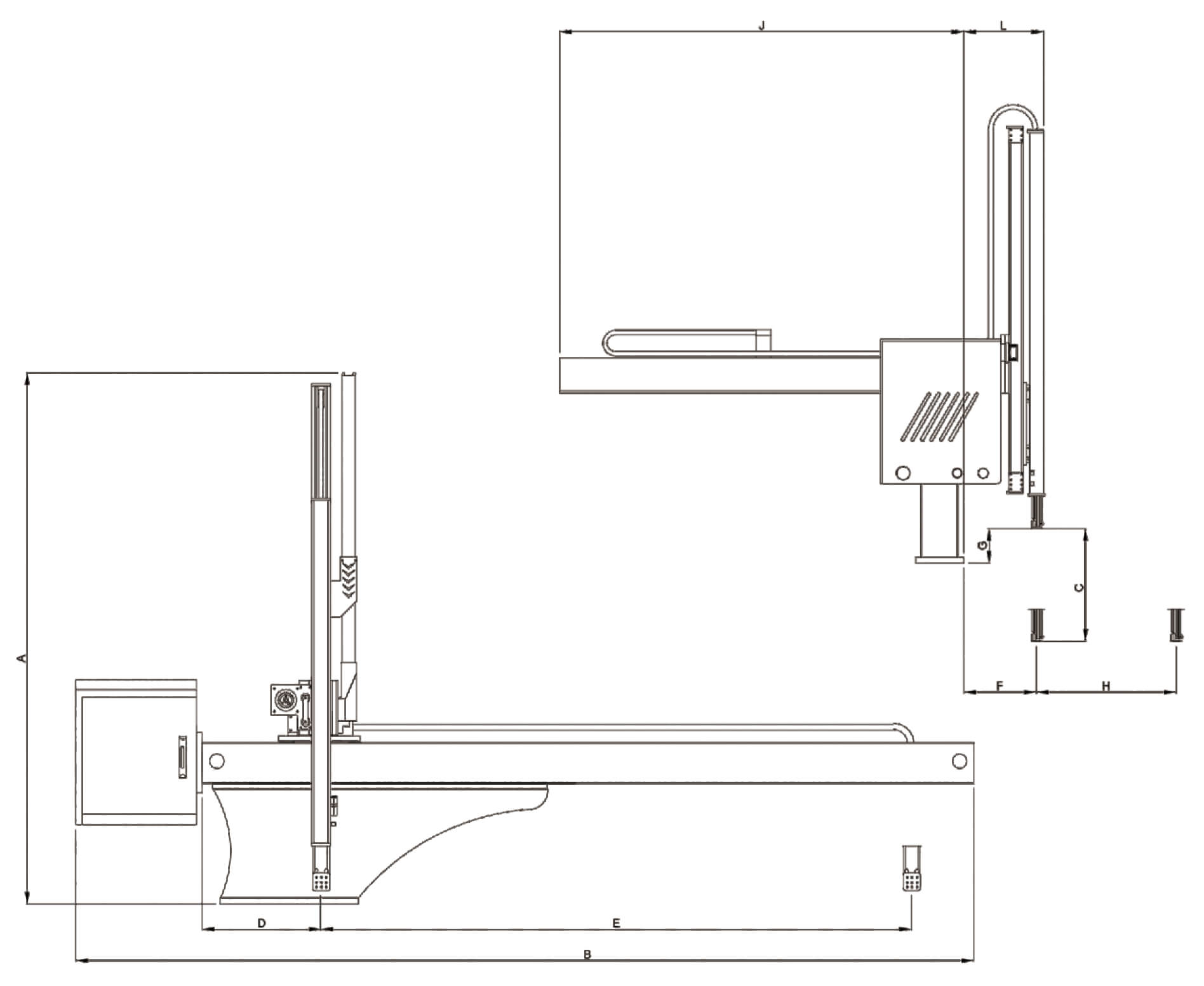

Model A B C D E F G H J K L
XWN-C1+1200WS 1540 2860 1300 425 1100 300 150 700 800 / 200
XWN-C1+1400WS 1640 2900 1400 425 1500 300 150 900 1000 / 200
XWN-C1+1600WS 1740 2900 1600 425 1900 300 150 1100 1200 / 200
因工艺改进,机型更新不另行通知!
尺寸图表
