汽车、卡板、化粪池、垃圾桶专用机械手XWN-C6
汽车、卡板、化粪池、垃圾桶专用机械手XWN-C6

汽车、卡板、化粪池、垃圾桶专用机械手XWN-C6

 详情说明
主要结构特点
1.全伺服牛头刨系列机械手适用于2200T-3000T注塑机,汽车、卡板、垃圾桶专用。
2.机械手总体结构满足高刚性、高速度,精确定位控制要求。
3.横走部分采用钢制结构框架,优质直线导轨,高级别齿轮齿条或优质同步带传动,交流伺服马达驱动。
4.引拔部分采用牛头刨头结构,主要适用拿取长条型、面积大的型料产品(如汽车保护杆,地台板等)。
5.主臂部分采用双截倍速结构,主体采用轻质高强度航空材料,优质直线导轨,优质同步带,高级别齿轮齿条传动,交流伺服马达伺服。
6.三轴AC伺服马达驱动,定位精确、快速、平稳,5.7寸角触屏人机界面,人体工程学设计,简单方便;PLC控制,可实现多点停放和非列装箱功能。
主要规格
模型 适用注塑机 行程 侧姿角度(度) 最大荷重(含冶具) 时间 驱动方式 工作气压 空气消耗量 电源 电源消耗量 净重
上下 引拔 横行 取出 空循环
XWN-C6-2200WS 1600T-2000T 2200 2000 3600 90° 30~40 8.0 29 X-AC何服马达 X-AC servomoror Y、Z-气压 Y、Z-pressure 5~7 25~34 单相AC220+-10v 50/60HZ 6.2~7.5 2200
XWN-C6-2500WS 2000T-3000T 2500 2300 3900 2800

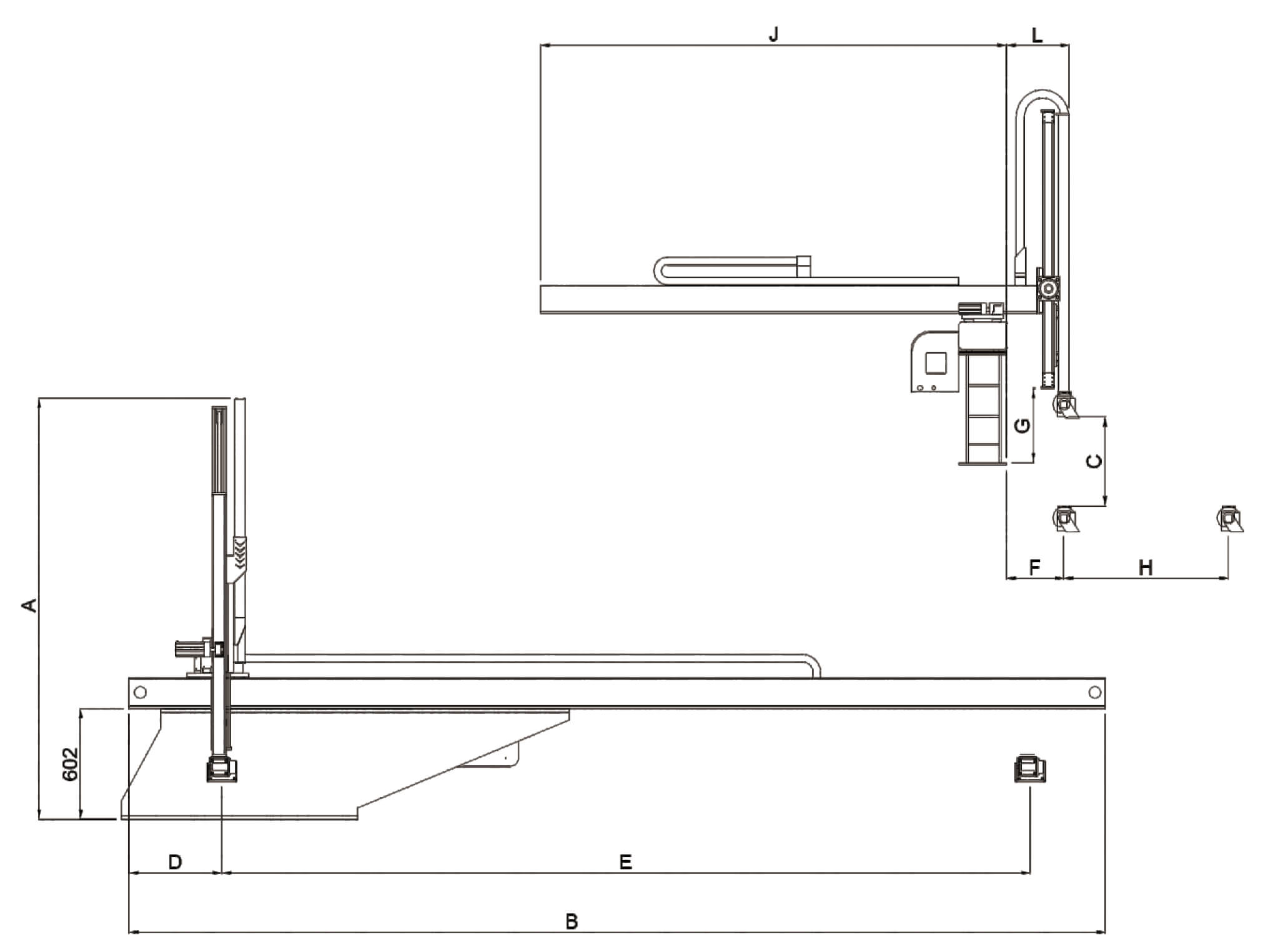

Model A B C D E F G H J K L
XWN-C7-2500WS 2950 4930 2500 420 4070 400 300 1900 2200 / 480
XWN-C7-3000WS 3200 5360 3000 420 4500 400 300 2400 2800 / 480
因工艺改进,机型更新不另行通知!
尺寸图表
