五轴伺服双节双臂系列
五轴伺服双节双臂系列
五轴伺服双节双臂系列

五轴伺服双节双臂系列

 详情说明
主要结构特点
1.五轴伺服双臂系列适用于650-800T位注塑机。钢制结构通过精准加工与精密直线导轨合理设计、组合、让机械手高速运行中定位精准、高灵活性、噪音低。
2.引拔、手臂通过精确加工与精密直线导轨合理配合,解决了传统机械手笨重、运行速度慢等问题,使机械手运行周期更短,大大提高了生产效率。
3.稳健的机械手保护设计:手臂采用特殊压力检测设计。压力不足时,机械手自动报警并且手臂防落装置自动弹出,防止手臂坠落,确保人员、模具和机械手安全。
4.根据需求机械手各轴可采用AC伺服马达驱动,使机械手运行中稳定性强、速度快、多点定位精确,为机械手与治具周边设备配合提供有力支持。
5.控制系列运用紧凑型伺服集成模块,机械手自身不再需要外部控制箱。更有效地节省注塑车间的空间。
主要规格
模型 适用注塑机 行程 侧姿角度(度) 最大荷重(含冶具) 时间 驱动方式 工作气压 空气消耗量 电源 电源消耗量 净重
上下 引拔 横行 取出 空循环
XWⅢ/V-1200WD 250T-450T 1200 1070 1500 90° 8 1.7 6.5 X-AC何服马达 X-AC servomoror Y、Z-气压 Y、Z-pressure 5~10 6~15 单相AC220+-10v 50/60HZ 2~3.5 470
XWⅢ/V-1400WD 450T-650T 1400 1070 1760 10 2.0 8 550
XWⅢ/V-1600WD 650T-800T 1600 1070 1980 12 2.4 10 680
Model A B C D E F G H I J K L M N
XWⅢ/V-1400WD 1650 2000 1200 420 1500 360 120 140 230 430 520 1070 355 570
XWⅢ/V-1600WD 2050 2480 1600 420 1980 360 120 140 230 430 520 1070 355 570
因工艺改进,机型更新不另行通知!

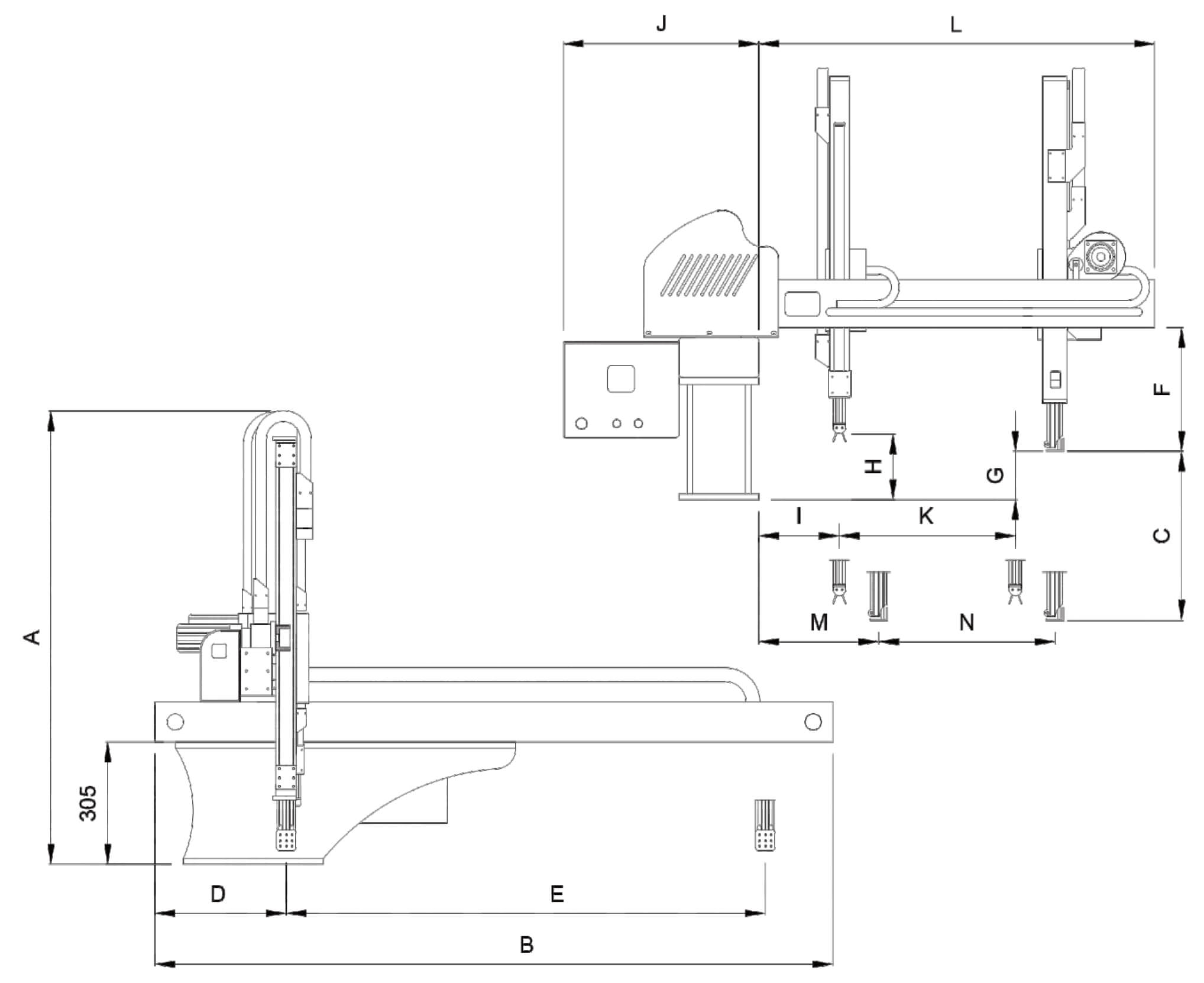

尺寸图表
